Как закрепить понтон на воде: выбор системы якорения

Закрепить понтон можно на направляющих сваях, мёртвых якорях, донных винтовых анкерах или береговых связях. Для небольшого пруда часто хватает двух разнесённых береговых связей или якорей. На реке, водохранилище и у причала для катера систему считают по ветру, течению, волне, перепаду воды и льду. Главная ошибка — выбирать крепёж по массе понтона: удерживать приходится не только его вес, а горизонтальные и рывковые нагрузки на всю надводную конструкцию.

Четыре способа закрепить плавучий причал

Система	Где подходит	Плюсы	Ограничения
Направляющие сваи	мелководье и средняя глубина, перепады уровня	точное положение, понтон ходит вверх-вниз	монтаж в грунт, узлы скольжения, нагрузка от льда
Мёртвые якоря	пруды, озёра, водохранилища	нет свай у палубы, подходит для большой глубины	цепи занимают акваторию, нужен контроль заноса
Донные винтовые анкеры	устойчивый грунт, ограниченная акватория	компактная точка крепления, меньше земляных работ	не подходят без проверки дна, нужен монтаж под водой
Береговые связи	малые защищённые водоёмы	простота и доступность осмотра	хуже держат от разворота и поперечного сноса

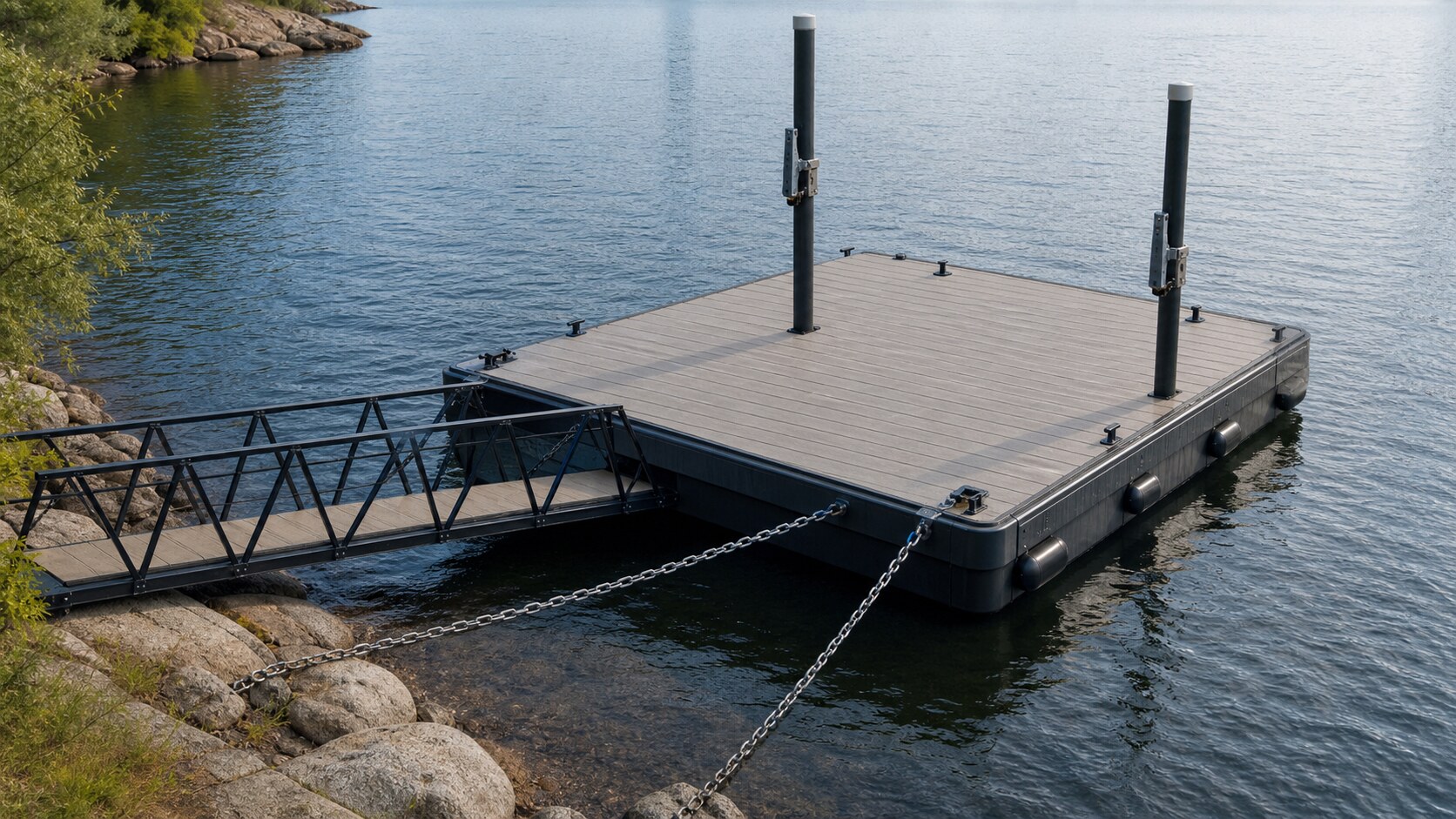

На практике системы часто комбинируют. Например, береговой шарнир удерживает сходню, две якорные линии снимают поперечную нагрузку, а одна направляющая свая ограничивает разворот.

Направляющие сваи

Рядом с понтоном устанавливают вертикальные сваи, а к раме крепят скользящие обоймы. Понтон остаётся на месте в плане, но свободно поднимается и опускается вместе с уровнем воды.

Схема удобна, когда:

• уровень меняется в течение сезона;
• у причала регулярно швартуется лодка или катер;
• нельзя разложить длинные якорные линии;
• глубина и грунт позволяют установить сваи нужной длины.

Проверяют не только несущую способность сваи, но и боковую нагрузку от ветра, течения, волны, швартовки и льда. Обойма должна скользить без закусывания во всём диапазоне уровней. Для таких объектов мы совмещаем монтаж понтонов и свайные работы, чтобы узлы рассчитывались как одна система.

Мёртвые якоря и цепи

Мёртвый якорь — бетонный или металлический груз на дне, соединённый с понтоном цепью или комбинированной линией. Удержание создают масса, сцепление с грунтом и правильный угол тяги.

Для устойчивости понтона якорные точки разносят в плане. Одна линия удержит от ухода в одну сторону, но не уберёт разворот. Две перекрёстные или четыре угловые линии контролируют положение лучше, однако их нельзя размещать там, где они помешают винтам лодок, купанию или судовому ходу.

Популярное правило «цепь равна нескольким глубинам» годится только для грубой прикидки. Рабочую длину определяют по максимальной глубине, ожидаемому горизонтальному усилию, массе и форме якоря, грунту и допустимому перемещению понтона. Чем ближе тяга цепи к горизонтали у дна, тем меньше вероятность выдернуть якорь вверх.

Донные винтовые анкеры

Анкер вворачивают в дно и соединяют с понтоном тягой или цепью. Он занимает меньше места, чем массивный бетонный блок, и удобен там, где нельзя привезти тяжёлый груз.

Но решение нельзя выбирать без обследования. В слабом иле анкер может не набрать удерживающую способность, в валунном грунте его невозможно установить по проектной оси, а в агрессивной воде требуется защита металла от коррозии. Перед монтажом определяют хотя бы тип грунта и глубину устойчивого слоя.

Береговые связи и шарнирная сходня

Малый понтон можно связать с береговыми анкерами тросами или тягами. Связи ставят разнесённо, чтобы они воспринимали не только продольный снос, но и разворот. Сходню не стоит использовать как единственный якорный элемент, если её шарниры и опоры на это не рассчитаны.

При перепаде воды жёсткая короткая тяга меняет угол и может поднимать край понтона или перегружать береговой узел. Нужна геометрия, которая допускает весь диапазон уровней без закусывания, провисания на проходе и удара рамы о берег.

Какие данные нужны для выбора

Перед расчётом собирают семь параметров:

1. длина, ширина, высота и масса понтона;
2. назначение: проход, купание, стоянка лодки, дом или оборудование;
3. минимальная и максимальная глубина;
4. перепад уровня воды;
5. грунт дна и берега;
6. течение, направление ветра и длина открытой воды перед причалом;
7. ледостав, подвижка льда и весенний ледоход.

Для стоянки судна добавляют его габариты и парусность. Для дома на воде — высоту надстройки: ветер действует на фасад как на большой парус, и нагрузка на якорение может быть выше, чем у низкого тяжёлого понтона.

Типичные ошибки монтажа

• Одна точка крепления. Понтон вращается вокруг неё и бьёт сходню или соседние суда.
• Цепь без запаса по уровню. При подъёме воды линия натягивается и перегружает рым.
• Слишком длинная линия. Понтон гуляет по акватории, цепь попадает в зону винта.
• Крепление за настил. Нагрузку должен принимать силовой элемент рамы, а не доска ДПК.
• Обычный трос в зоне перетирания. Без коуша, скобы и защиты он быстро повреждается.
• Нет независимых связей. Отказ одного узла приводит к уходу всей конструкции.
• Игнорирование льда. Ледовая нагрузка действует иначе, чем летняя волна, и может согнуть сваю или вырвать береговой анкер.

Осмотр перед сезоном и зимой

Перед навигацией проверяют износ цепей, скоб, коушей, рымов, сварных узлов и направляющих обойм. После шторма — натяжение линий и смещение якорных точек. До ледостава убирают лишний провис в зоне берега, проверяют свободный ход по сваям и решают, оставлять ли понтон на месте или переводить в защищённую акваторию. Подробнее о сезонной подготовке — в статье «Зимовка причала».
